Claude Fable 5: агент собрал рабочую плату

Иллюстрация печатной платы с дисплеем на электронных чернилах
Содержание статьи

Claude Fable 5: агент собрал рабочую плату — это реальный эксперимент, в котором большая языковая модель по короткому описанию спроектировала печатную плату для дисплея на электронных чернилах. Устройство изготовили на фабрике, распаяли компоненты, и после включения оно заработало без короткого замыкания.

Многие хотят собрать свой гаджет: карманный трекер задач или часы. Но на этапе разводки платы в редакторе энтузиасты часто сдаются. Нужно вручную выбирать корпуса деталей, тянуть дорожки между ножками чипов и соблюдать жесткие правила фабрики. Ошибетесь на миллиметр — и завод пришлет бесполезный текстолит.

Что именно поручили искусственному интеллекту

В этом эксперименте автор проверил, способна ли нейросеть взять на себя черновую схемотехнику. За основу взяли модель Claude Fable 5. Чтобы связать ее с бесплатным редактором KiCad, подключили сторонний сервер по протоколу MCP. Так модель получила прямой доступ к созданию компонентов и дорожек.

Схема параметров разработанной печатной платы с дисплеем и кнопками
Схема параметров разработанной печатной платы с дисплеем и кнопками

Автор установил жесткое правило: ни одной линии на плате руками не править, а каждую проблему возвращать модели. Запрос был коротким: четырехслойная плата под чип Raspberry Pi Pico 2350, экран на электронных чернилах полтора дюйма с разрешением двести на двести точек, четыре кнопки, чип флеш-памяти на восемь мегабайт и площадки под датчики.

Главный барьер в электронике — страх испортить плату до отправки на завод. Если отдать чертежи агенту, сложная инженерная задача превращается в обычный диалог с понятными правками.

Как модель довела разводку дорожек до конца

Размеры платы составили тридцать два на тридцать семь миллиметров: шестьдесят пять компонентов и пятьдесят четыре цепи. Труднее всего далась трассировка — прокладка проводников между контактами.

Схема исправления ошибок разводки дорожек искусственным интеллектом
Схема исправления ошибок разводки дорожек искусственным интеллектом

Сначала запустили стандартный автотрассировщик Freerouting. За две минуты он соединил шестьдесят девять линий и встал: сорок девять связей остались неразведенными. Тогда автор доверил разводку самой модели. Нейросеть оценила свободные слои и сама дорисовала недостающие проводники прямо в редакторе.

Автоматическая проверка выдала шестьдесят пять ошибок в геометрии проводников. Автор просто скопировал весь отчет в диалог. Модель сдвинула дорожки, раздвинула контакты и довела проект до полной чистоты по фабричным нормам.

Если вы хотите глубже разобраться, как собирать работающие связки из нейросетей и автоматизации, заходите в наш Telegram-канал Ковчег, подписывайтесь на Ковчег в MAX и смотрите практическое обучение Cursor+Make+AI.

Две ошибки с деталями, которые заметили на фабрике

Файлы выгрузили и отправили на сайт контрактного завода JLCPCB. Сервис автоматически сверяет чертежи с каталогом компонентов, и тут всплыли две проблемы с размерами корпусов:

Схема замены микросхемы памяти и транзистора перед производством платы
Схема замены микросхемы памяти и транзистора перед производством платы
  • Микросхема памяти. Модель выбрала чип в широком корпусе, хотя площадки нарисовала под узкий. Автор вернул ошибку модели, и та подобрала совместимую деталь из каталога завода.
  • Транзистор питания экрана. Для дисплея нужен повышающий модуль. Выбранный транзистор оказался заметно меньше подготовленных площадок. Модель скорректировала посадочное место под нужный размер.

Нейросети пока ошибаются в миллиметрах посадочных мест, но легко исправляют чертеж, когда фабричный каталог прямо сообщает о несоответствии деталей.

Первое включение и реальные тесты на столе

Пять собранных плат с монтажом деталей стоили сто тридцать евро — по двадцать шесть евро за штуку. Дисплеи покупались отдельно в местном магазине. Через несколько недель плату достали из коробки и проверили мультиметром: короткого замыкания по питанию не было.

Схема результатов запуска готового устройства после сборки на фабрике
Схема результатов запуска готового устройства после сборки на фабрике

Устройство подключили к ноутбуку. Компьютер сразу распознал чип. Автор залил тестовый код: циферблат часов четко выводит цифры, меню управляется четырьмя кнопками, читалка открывает файлы из памяти, а рисунки остаются на экране даже после отключения питания.

Когда самодельная плата включается без дыма и сразу показывает картинку на экране, понимаешь, что порог входа в производство железа изменился навсегда.

О чем стоит помнить перед собственным заказом

Этот результат впечатляет, но воспринимать его нужно трезво. Это личный эксперимент энтузиаста в блоге, а не официальный ролик от компании Anthropic. Схема была относительно простой, а серверы для редактора — сторонними любительскими инструментами.

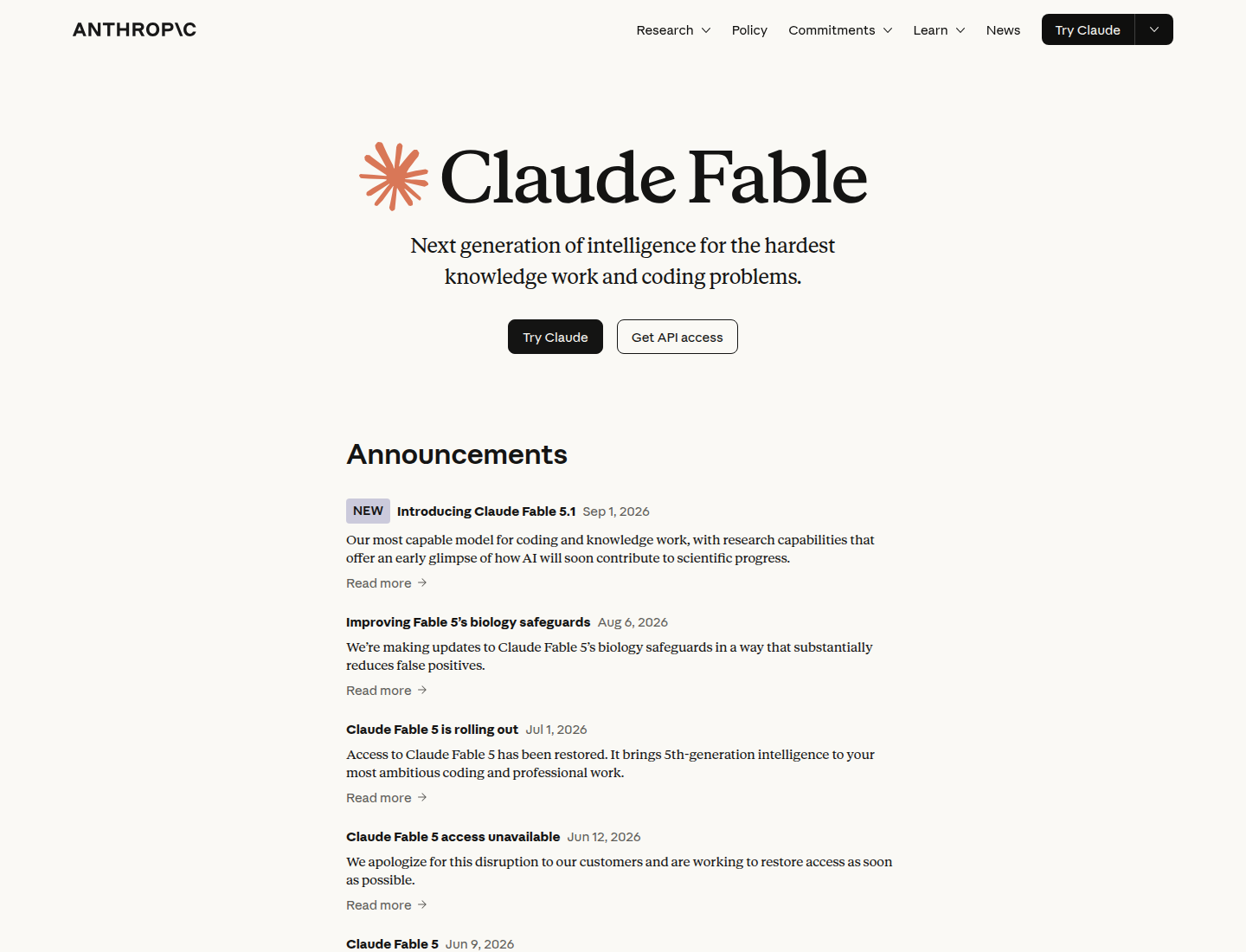

Витрина Anthropic: страница Claude Fable с анонсом Fable 5.1
Витрина Anthropic: страница Claude Fable с анонсом Fable 5.1

Эксперимент шел на модели Claude Fable 5, которая в документации уже считается архивной. Сейчас на витрине находится Fable 5.1 с подешевевшим чтением кэша. Автор начал на ней черновик планшета, но эта плата еще не заказывалась на заводе.

Таблица моделей в документации Anthropic: Claude Fable 5 помечена как архивная
Таблица моделей в документации Anthropic: Claude Fable 5 помечена как архивная

Не ждите чуда с одной кнопки: вам придется проверять каталоги деталей, читать фабричные замечания и общаться с моделью по каждой ошибке. Но путь от идеи до готовой распаянной платы теперь действительно открыт новичку.
